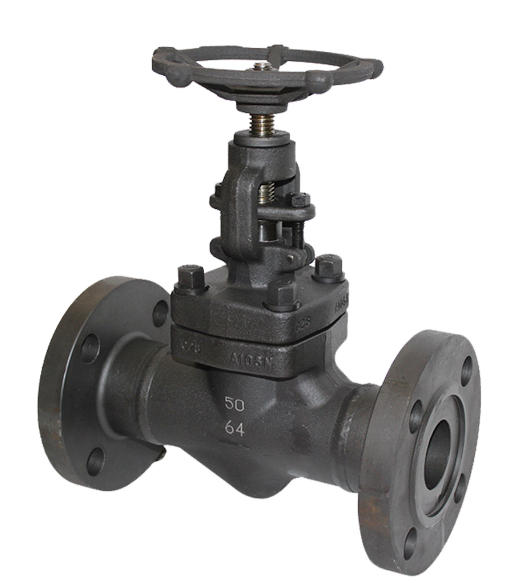

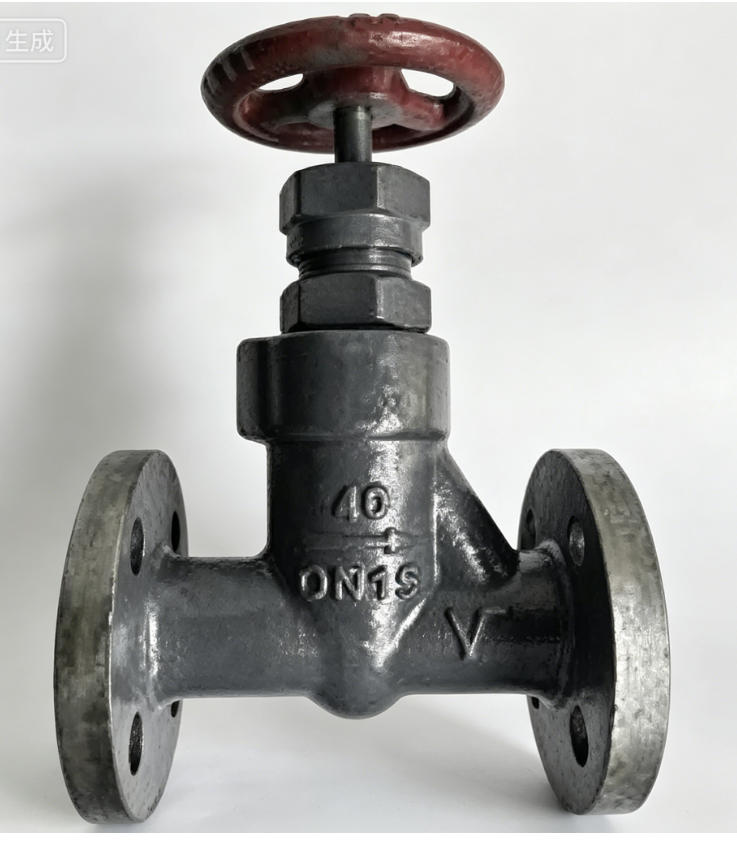

CB/T4020 -2005锻钢30K截止阀

标准编号 CB/T 4020-2005
中文名称 J 类锻钢 3.0MPa 截止阀
英文名称 J kind of forged steel 3.0 MPa stop valves
代替标准 CBM 1121-1982、CBM 1122-1982
本标准规定了J 类锻钢 3.0MPa 截止阀的分类、要求、试验方法、检验规则、标志和包装。
适用场景：
介质：淡水、空气和油类
系统：船舶管路系统
工况：3.0MPa 高压工况

产品咨询热线：18101828657

产品详细

3.1 连接方式分类

法兰连接型：法兰连接尺寸按 JIS B2238-1996
乳形接头连接型：连接尺寸按 JIS F7442

3.2 结构型式

直通式（AJF 型等）：主流型式，流道阻力小
直角式：用于管路转弯处

注：J 类阀是日本船用阀门标准体系的分类，对应高压级别的锻钢阀门

参数项目	指标
公称压力	3.0 MPa（约 30bar）
公称通径	DN15 ~ DN65（常见规格，小通径高压阀）
适用介质	淡水、空气、油类
驱动方式	手动（手轮驱动）
流动方向	单向
阀体材质	优质碳素结构钢锻件 / 合金钢锻件
阀杆材质	锰黄铜或不锈钢
