二、产品型式分类

1. 按连接方式

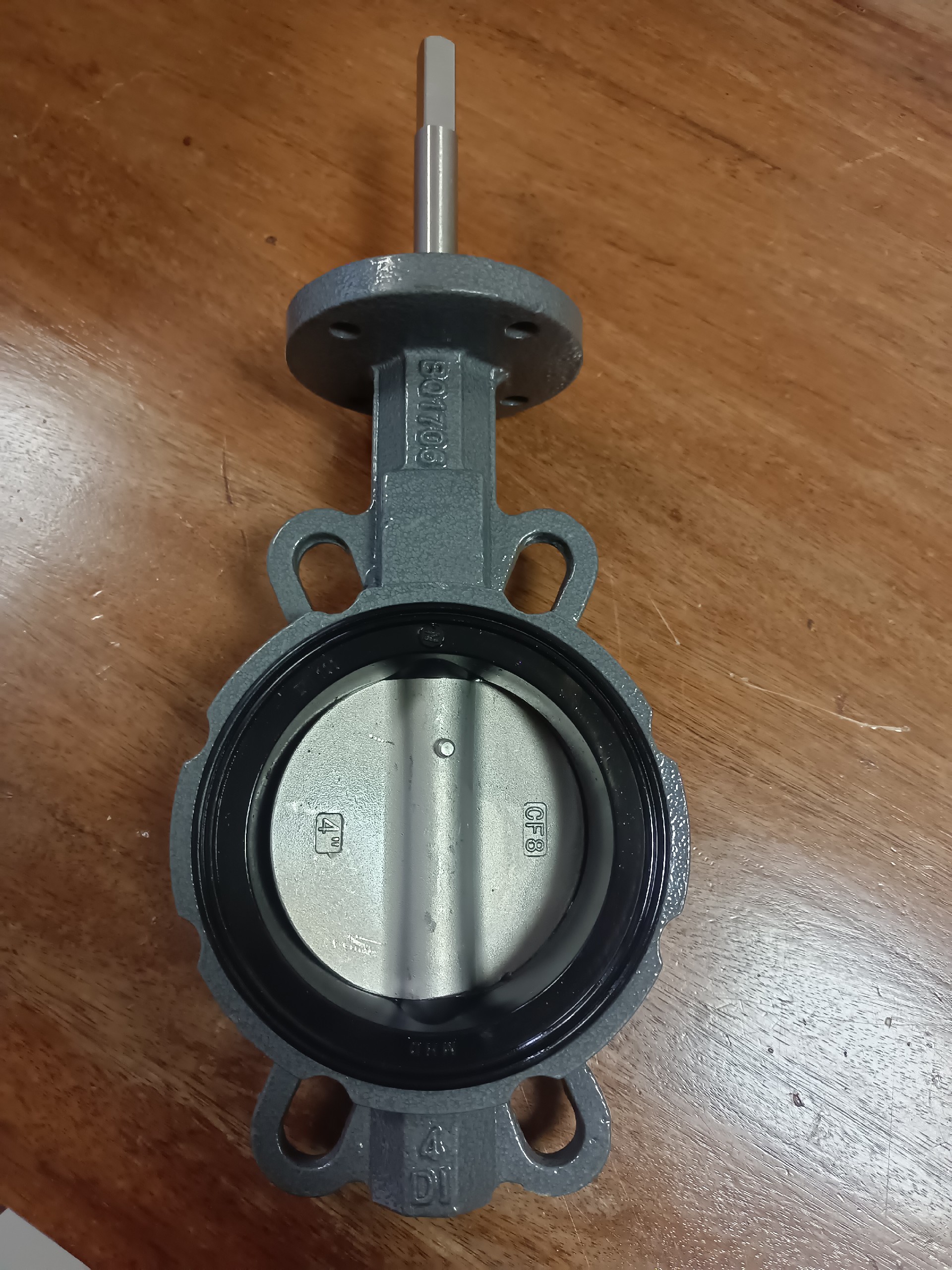

1. 对夹式（C 型）：夹装在两片法兰中间，体积轻、成本低

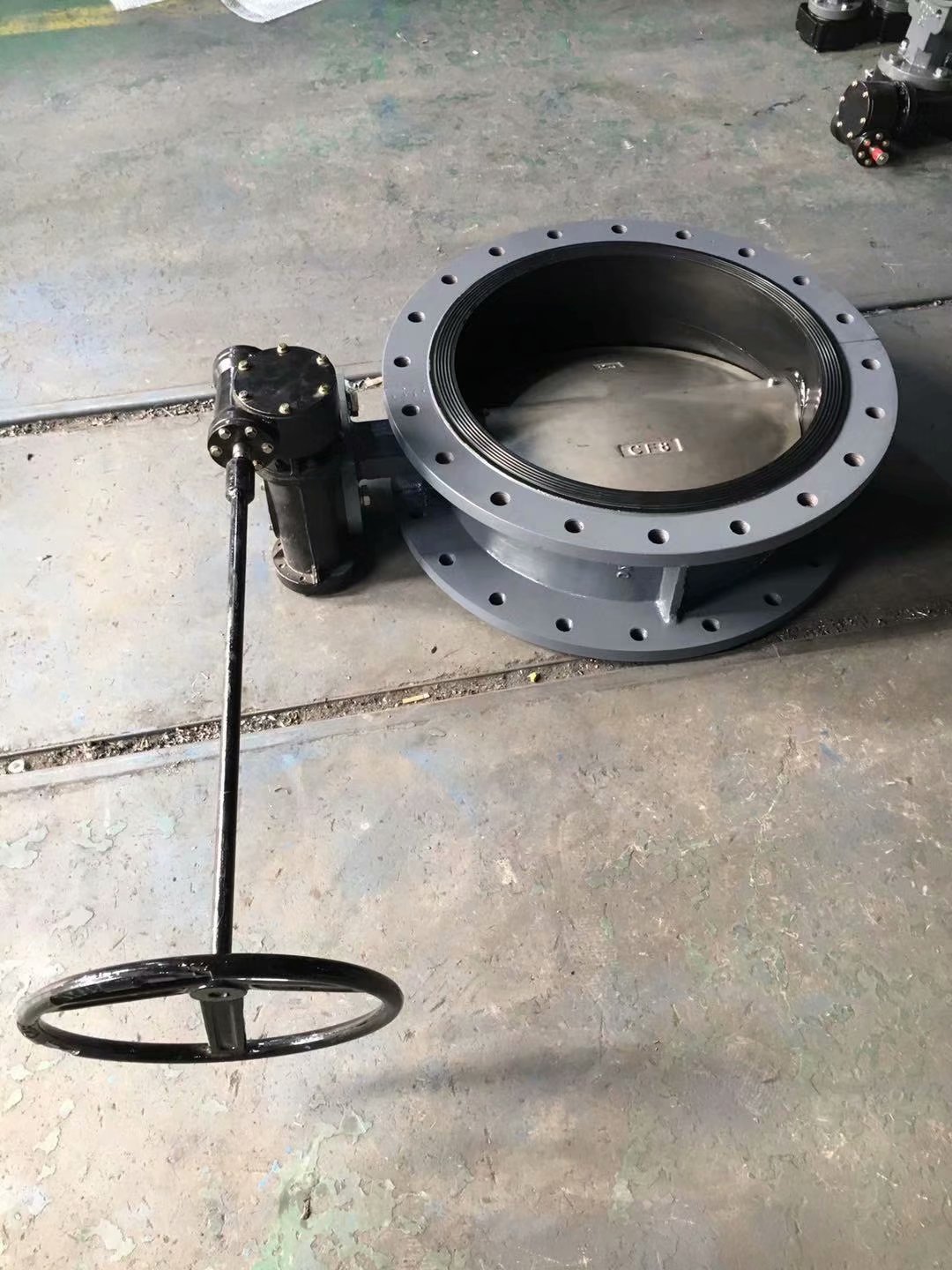

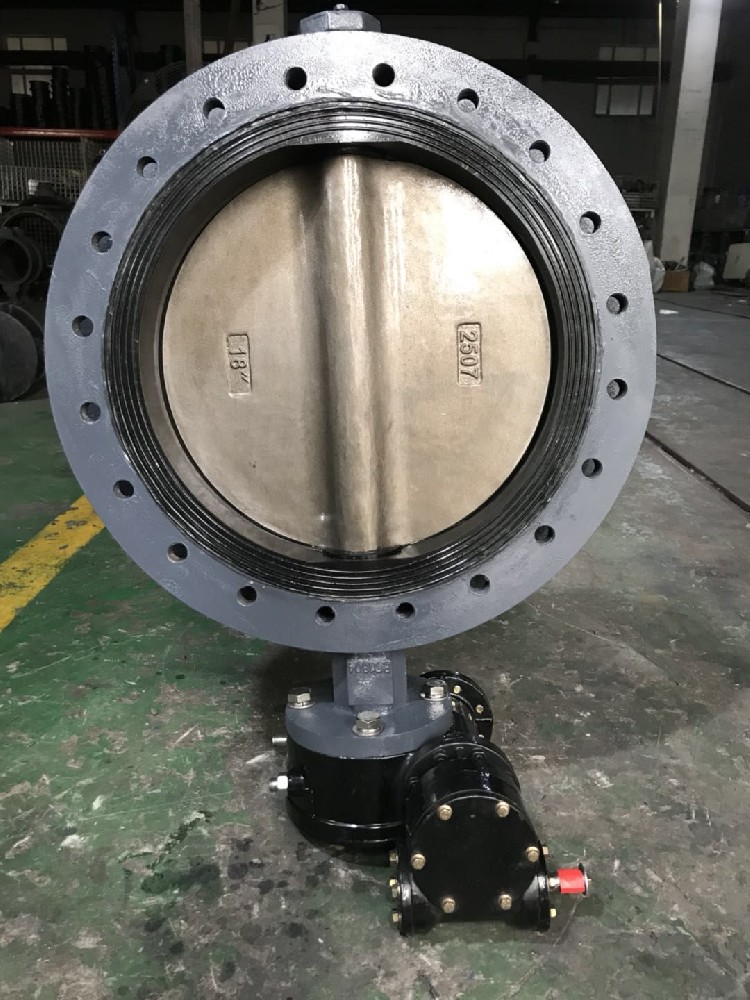

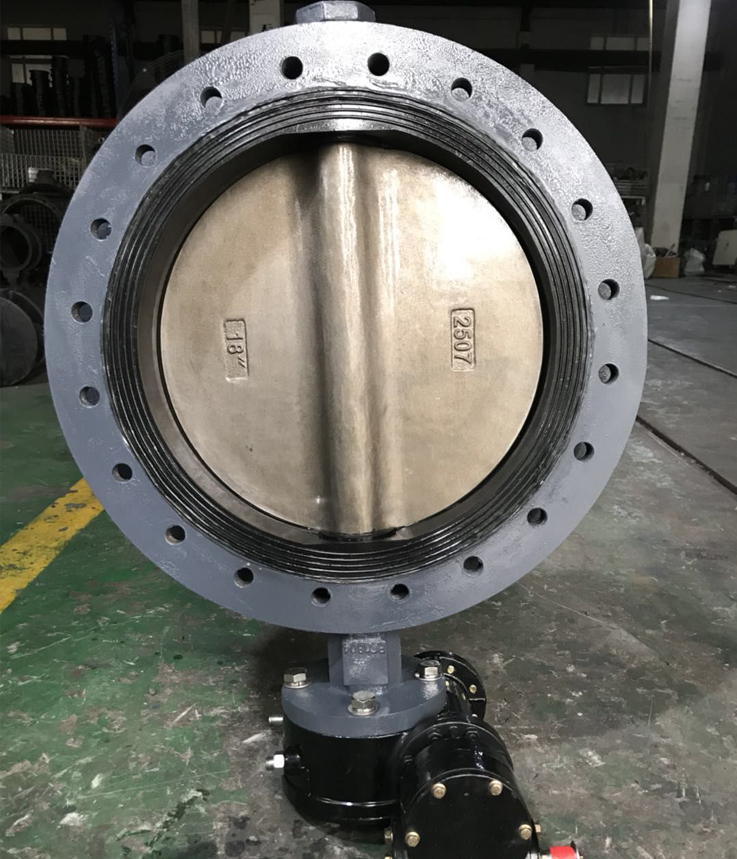

2. 法兰式（F 型）：两端带法兰螺栓固定，高压、大管路首选

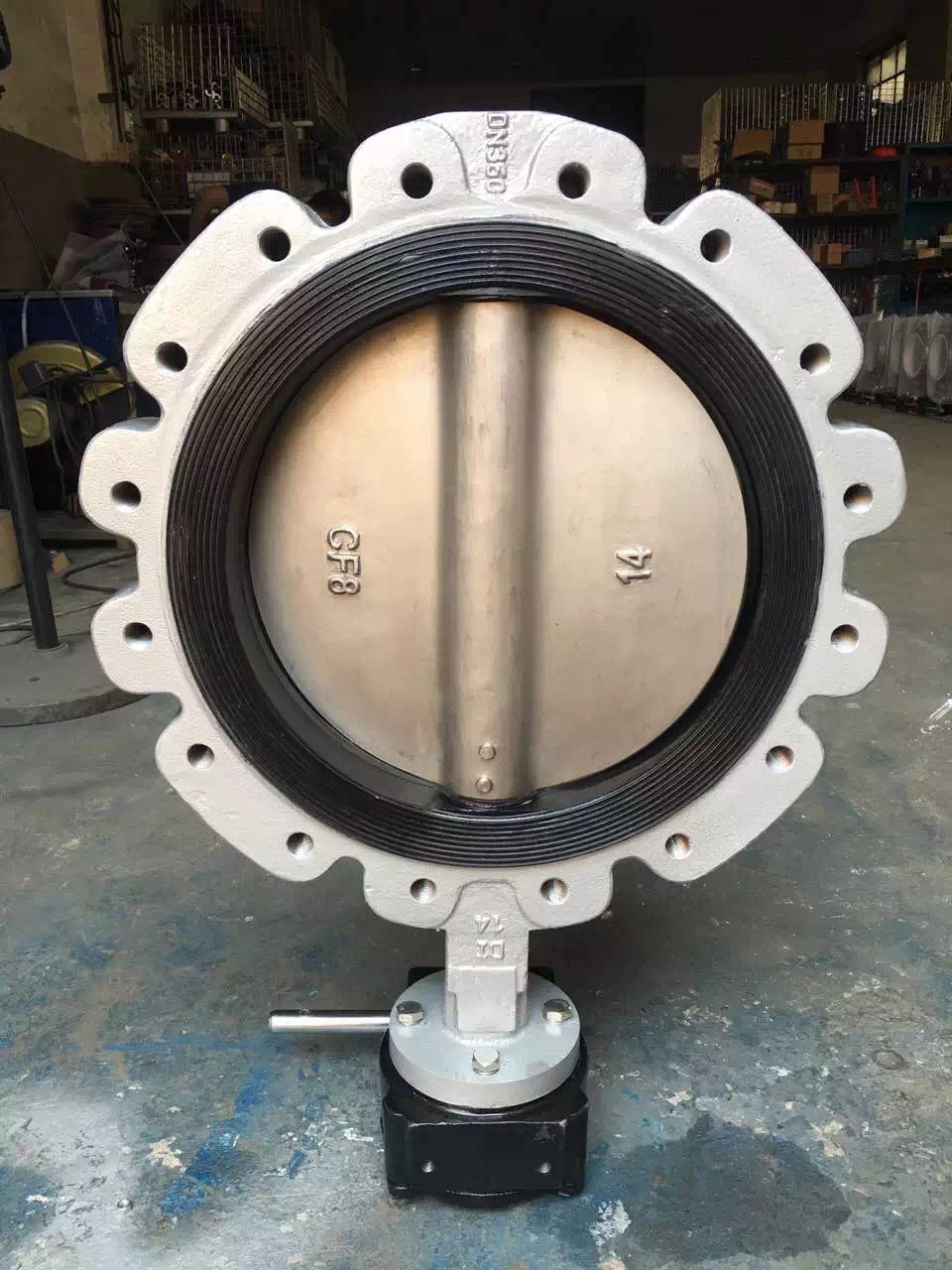

3. 凸耳式（L 型）：阀体带双耳凸台，可单端盲板封堵管路

2. 按驱动操纵型式

• B/BJ 型：手动手轮 / 手柄驱动（小通径 DN50~DN200 标配）

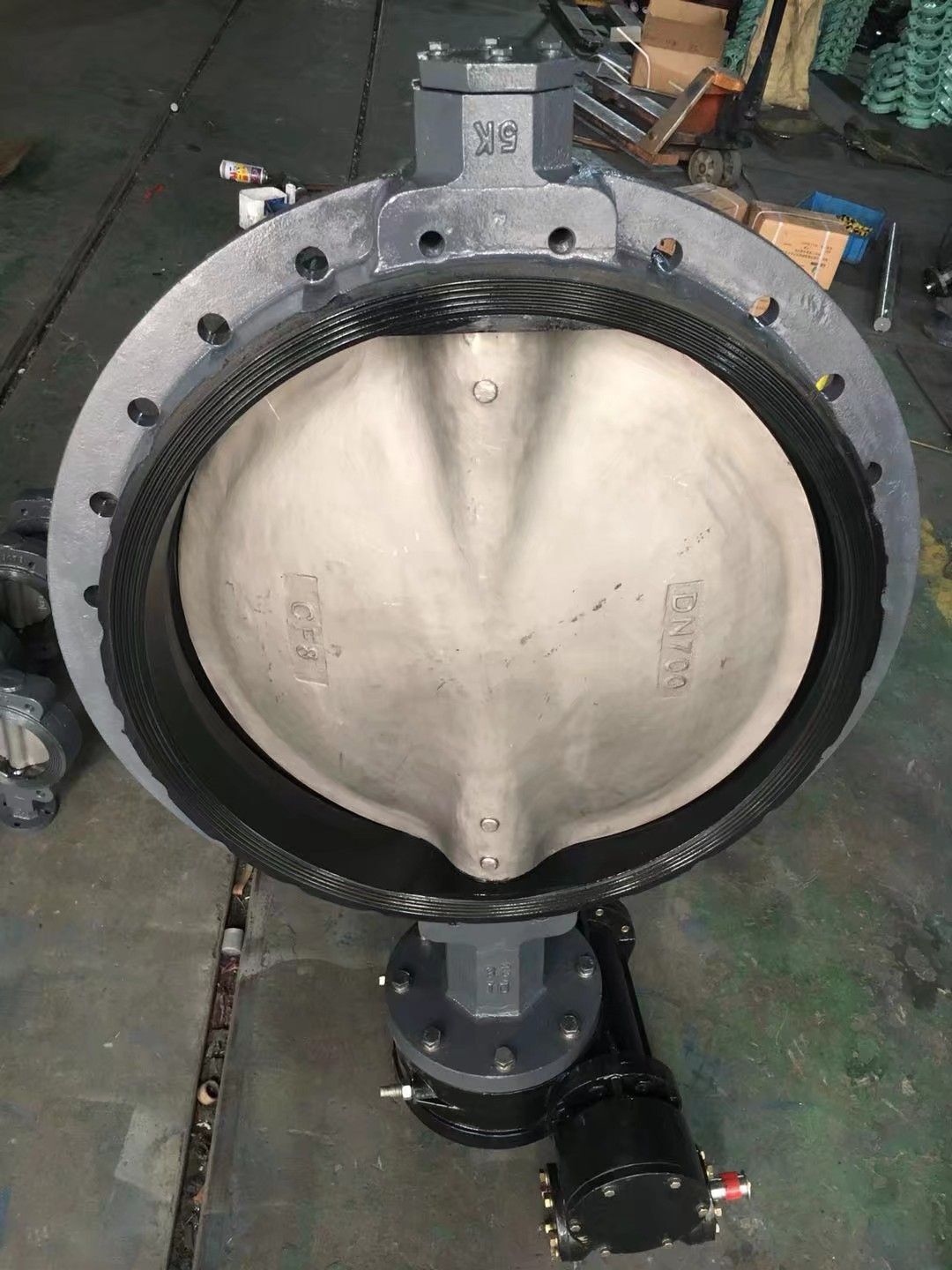

• BS 型：蜗杆涡轮手动（大通径省力）

• Q 型：气动执行器驱动

• D 型：电动执行器驱动

3. 标记示例

蝶阀 C10100 GB/T 3036-2017

含义：对夹式、PN1.0MPa、DN100、船用中心蝶阀

三、核心技术参数

1. 公称压力 PN：0.6MPa、1.0MPa、1.6MPa（船舶通用低压 / 中压管路）

2. 公称通径 DN：DN40 ~ DN600（新版扩充至大口径规格）

3. 适用温度：介质 - 10℃ ~ +90℃

4. 适用介质：海水、淡水、滑油、燃油、压缩空气

5. 阀体材质：灰铸铁、球墨铸铁、碳钢 WCB、不锈钢 CF8

6. 密封材质：丁腈橡胶 NBR、三元乙丙 EPDM（海水防腐）、氟橡胶 FKM（燃油）

四、结构特点（中心型 = 中线蝶阀）

1. 阀杆与蝶板圆心同轴，双向密封，正反流向均可承压

2. 结构短小、重量轻，相比截止阀节省船舱安装空间

3. 90° 启闭，开关迅速，同时具备流量调节功能

4. 阀座橡胶全包覆，拆装更换方便，维修成本低

5. 可补偿船舶管道热胀冷缩微量形变

五、新旧版本主要变更（2017 对比 1994）

1. 新增凸耳式、电动、气动多种驱动型式，适配自动化船舶

2. 扩充 DN40~DN600 全通径尺寸表，完善法兰连接尺寸

3. 更新阀体材料、密封材料耐海水腐蚀技术要求

4. 提升壳体强度、密封试压验收指标，符合船级社检验规范

5. 统一与 CB/T 管路法兰配套尺寸，方便船厂成套采购

六、配套引用标准

• GB/T 3032 船用阀门标志

• CB/T 3397 船用铸铁法兰

• CB/T 4196 船用管路橡胶密封件

• GB/T 12221 阀门长度系列

• HG/T 2811 橡胶密封件耐介质检测标准

七、检验与试压要求

1. 壳体强度试验：1.5 倍公称压力保压 5min，无渗漏、无变形

2. 密封性能试验：1.1 倍公称压力正反双向试压，泄漏量符合船用限值

3. 出厂逐台水压测试，船检可按此标准做入船报验

八、与你之前查询 CB/T4020 区分

1. GB/T3036：蝶阀，中线软密封，PN≤1.6MPa，低压大流量管路

2. CB/T4020：锻钢截止阀，日标 J 类，PN3.0MPa，高压小通径液压 / 空气管路，二者结构、压力等级完全不通用
